    如何選擇正確的SPC控制圖？

   一、計量型控制圖

    計量控制圖是建立在正態分布的理論基礎之上，由于正態分布的特征值均值與方差是相互獨立的，所以要控制計量值的波動需要兩張控制圖：

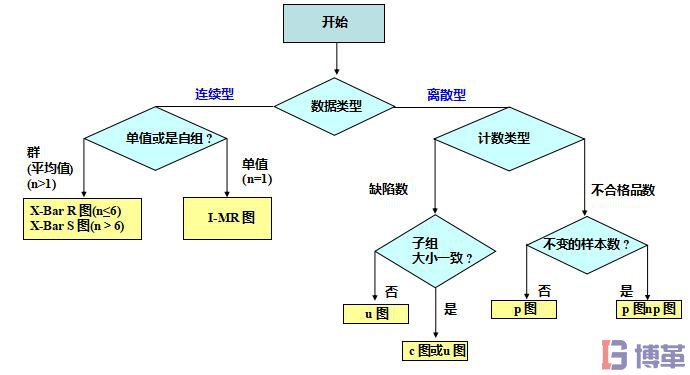

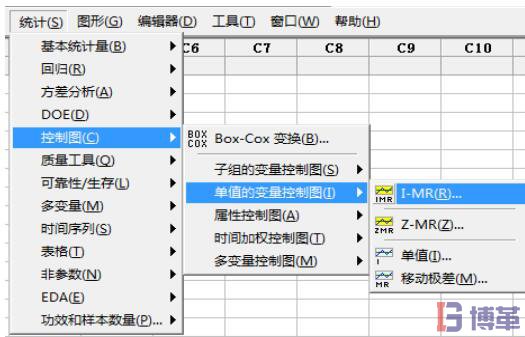

minitab軟件中的控制圖選擇

    1. 一張控制位置特征量（如均值、單值控制圖）；

    2. 另一張用于控制散布特征量（如極差、標準差控制圖）。

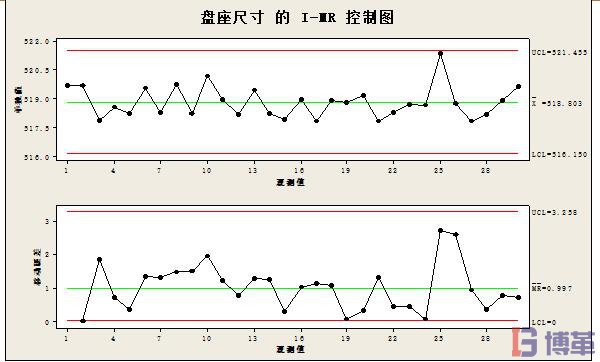

    I-MR 圖

I-MR控制圖

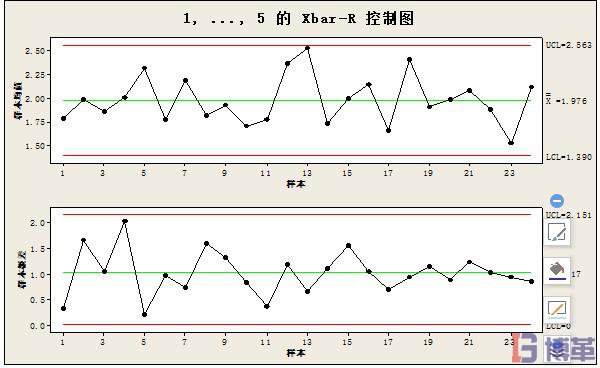

X-Bar / R 圖

Xbar-R控制圖

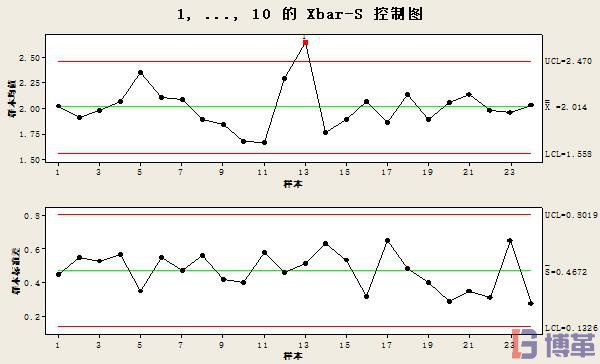

X-Bar / S 圖

X-Bar / S 控制圖

    二、計數型控制圖

    計數控制圖是建立在二項分布及泊松分布的理論基礎之上，由于二項分布及泊松分布的特征值均值與方差彼此相關、不獨立的，所以要控制計數值的波動只需要一張控制圖。

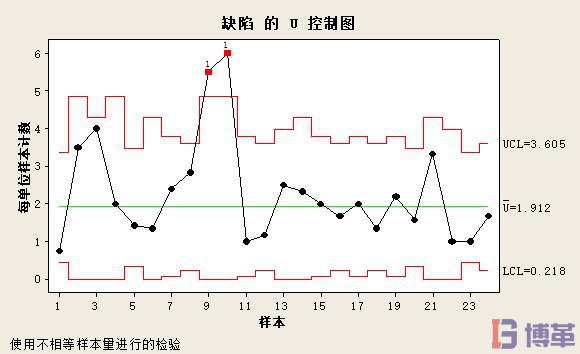

    U 圖

U控制圖
